溫壓補償分體型渦街流量計分體結構，以適應不同的安裝環境，復合型可同時實現溫度、壓力、流量的測量。分體型溫壓補償渦街流量計采用**的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。可**用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
    標準配置：304不銹鋼表體和阻流件；外供24v或電池供電；液晶顯示累計流量和瞬時流量；帶4-20mA輸出；法蘭夾裝式連接（材質為碳鋼）；適用溫度為≤250℃以下；適用壓力為≤2.5Mpa；防護等級為IP65；精度等級：液體為1.0級，氣體或蒸汽為1.5級。
性能特點：
無可動部件，長期穩定，結構簡單便于安裝和維護
采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能
采用超低功耗單片微機技術，1節3.6V10AH鋰電池可使用5年以上
由軟件對儀表系數非線性進行修正，提高測量精度
壓力損失小，量程范圍寬
采用EEPROM對累積流量進行掉電保護，保護時間大于10年

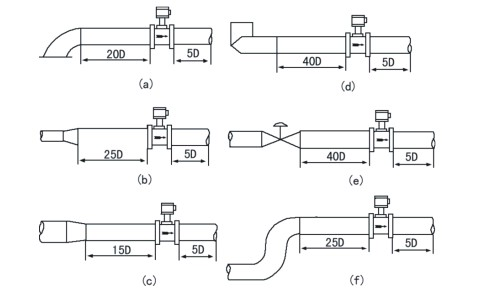

上下游直管段要求圖：

溫壓補償分體型渦街流量計優點：

      1、LUGB系列智能渦街流量計的*大優點是抗振性能特別好，午零點漂移，可靠性高
      2、抗振性能特別好
通過長時間對渦街流量計進行大量波形分析和頻譜分析。公司設計出了*佳的探頭形狀、壁厚、高度、探頭桿直徑及與之相配套的壓電晶體，采用**的數控車床進行加工，確保加工的同軸度和光潔度等技術參數。配合特殊的工藝處理。從而*大限度的克服渦街流量計存在的固有自震蕩頻率對信號的影響這個通病。這是公司在制造渦街流量計方面的技術獨特優勢。使得公司出廠的渦街流量計有優良的抗振動能力。
       3、LUGB系列智能渦街流量計的傳感器的通用性很強，從而使得傳感器具有良好的互換性。采用**的數控設備加工傳感器的表體和漩渦發聲體等，確保加工精度，從而使得零部件（特別是漩渦發聲體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度，能產生強大而穩定的渦街信號。
      4、結構簡單牢固，無可動部件，可靠性高，作用維護方便。
      5、檢測元件不與介質接觸，性能穩定，使用壽命長。
傳感器采用檢測探頭與漩渦發生體分開按照，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以LUGB渦街流量計具有機構簡單，通用性好、穩定高的特點。
      6、輸出與流量成正比的脈沖喜好或模瓜信號，無零點漂移，精度高，方便與計算機聯網。
      7、測量范圍寬，量程比可達20：1.
渦街流量計測量體積流量時不需補償，渦街輸出的信號實際上是與流速成系線性關系的，也就是與體積流量成正比。壓力和溫度補償的目的是為了得至流體的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償了。
      8、壓力損失小。用口徑dn50的渦街流量計測量可烯氣體的流量。若管道內的*大流量qmax=2003，h時，傳感器的壓力損失是：△P=1.08×10-6pv2（kpa）=0.605kpa
      9、在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、粘度、密度、成分、的印象，僅是與漩渦發生體的形狀和尺寸有關。
     10、應用范圍廣、蒸汽、氣流、液體流量均可測量。

技術指標：

1. 精確度等級：1.0 1.5

2. 公稱壓力：1.6MPa、2.5MPa、4.OMPa及以上

3. 被測介質溫度：一40°C～350°C

4. 壓力損失：阻力系數cd≤2．4

5. 供電電源：12～24VDC

6. 防爆級別：laⅡCT6(本安防爆)

7. 輸出信號：電壓脈沖低電平≤1V高電平≥6V，標準電流信號4～20mA

安裝條件：

1. 傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游 和下游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。

2. 安裝液體傳感器的附近管道內應充滿被測液體。

3. 傳感器應避免安裝在有強烈機械振動的管道上。

4. 直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差 要≤3％，并不超過5mm。

5. 被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。

6. 傳感器應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合。

   溫壓補償分體型渦街流量計選型：
